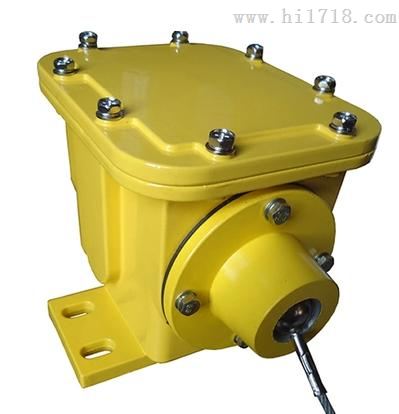

产品名称：ZLK-1皮带纵向保护撕裂开关

产品型号：ZLK-1

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

皮带纵向保护撕裂开关ZLK-1主要用于检测各种规格型号的带式输送机胶带纵向撕裂（恶性事故），在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，当胶带发生纵向撕裂时能及时发出停机信号以防止撕裂事故扩大化，给用户造成严重损失。停机信号、线路监控、故障自检、联网通信等。 产品适用于水泥、电力、煤矿、建材、码头、冶金等行业，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，专门从事散料输送的各种带式输送机。

技术参数：

环境温度：-30c-+75c

环境湿度：不大于85%

触点数量：常开2 常闭2

触点数量：AC380V/3A 220V5A

复位方式：手动复位

动作力：0.9kg

重量：4kg

可靠性：10000000次

内部采用进口元件

防护等级：IP67

产品采用金属压铸外壳，两常开+两常闭触点，性能可靠。

皮带纵向撕裂开关工作原理

在输送带出现由于撕裂、戳破、交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关闭输送机电源。纵向撕裂开关成对安装在传送带两侧，由乙浠外套的钢丝绳连接起来。钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落到钢丝绳时，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，钢丝绳拉动撕裂开关拉环使其动作，撕裂开关发出警报信号或停机信号。
