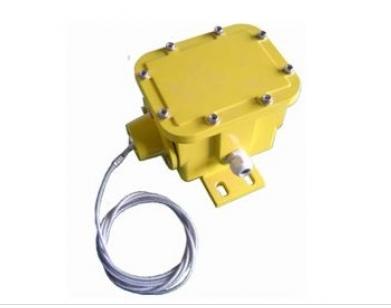

产品名称：PLR50纵向撕裂保护装置资料详细参数

产品型号：PLR50

所属类别：撕裂开关 > 撕裂保护装置

详细说明

PLR50纵向撕裂保护装置资料详细参数

PLR50纵向撕裂开关工作原理

PLR50纵向撕裂保护装置是为昂贵的皮带提供可靠的保护，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，可在带皮出现撕裂，断裂，重叠或尖锐物体划破皮带时，本装置能给监视人员提供报警信号式关闭输送机。本装置成对安装在传送带两测，由两段钢丝绳 （钢丝绳为覆塑外套护层）。绳的一端永久固定在支撑托架上，防止绳缆丢失，另一端连接在本装置的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来、扫落到一条或两条钢丝绳时，弹簧球被拉出底座，消除警报信号。简便，有效的为输送皮带可能出现的损坏提供可靠入稳定的报警，停机保护，本装置尽管原理简单，但是起了相当重要的作用，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，坚固的壳体，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，重载结构，简单的安装方式，使其在任何恶劣环境下工作。可完全替代国内外同款产品。

纵向撕裂开关PLR50技术参数：

1、环境温度：-30℃～+60℃

2、相对湿度：不大于85%

3、触点数量：2个Z-15GW22-B型微动开关。

4、触点容量：AC380V/5A

5、动作力：5Kg

6、防护等级：1P67

7、可靠性：＞10000000次

纵向撕裂开关PLR50特点：

－－结构简单牢固，不需维护

－－铸铝外壳带防护层

－－整体或盖板，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，易于接线

－－大容量微型触点

－－作用力只需0.9KG即可触发开关

撕裂开关PLR50应用范围

A、常规皮带输送机

B、索道支撑输送机

C、裙边皮带输送机

D、轮船装卸系统

E、重型限位开关
